Instructies voor de Tesland.com verlichte instaplijsten voor Model S (V1.0)

Wij danken u voor het aanschaffen van de Tesland.com verlichte instaplijsten. We hopen dat u tevreden bent met dit product. Ondanks dat de installatie van dit product niet moeilijk is, wordt enige vorm van voertuigkennis benodigd. Deze instructies zijn geschreven voor professionals en doe-het-zelvers met verstand van auto’s. Indien u hier niet aan voldoet, raden wij u aan om deze installatie uit te besteden.

een voorbeeld installatie vind u hier:

Voorgsmaatregelen en algemene opmerkingen.

De tekst en foto’s, of delen daarvan m ogen niet gereproduceerd of gedeeld worden op enige manier zonder schriftelijke toestemming van Tesland.com.

Tesland.com geeft geen garanties met betrekking tot de inhoud van deze instructies. De gegevens kunnen worden gewijzigd zonder voorafgaande kennisgeving. Alle voorzorgsmaatregelen zijn genomen bij de voorbereiding van deze handleiding. Tesland.com aanvaardt geen verantwoordelijkheid voor fouten of omissies of enige schade als gevolg van het gebruik van de informatie in deze publicatie.

Tesland.com kan nooit verantwoordelijkheid gehouden worden als tijdens de installatie iets mis gaat. Soms kunnen er clips of andere onderdelen stuk gaan,de ze kunnen gemakkelijk aangeschaft en vervangen worden.

Tesland.com kan nimmer aansprakelijk gehouden worden voor vervanging van onderdelen die breken tijdens de installatie, zelfs als deze handleiding precies gevolgd wordt.



1. Verwijderen van de originele instaplijst.

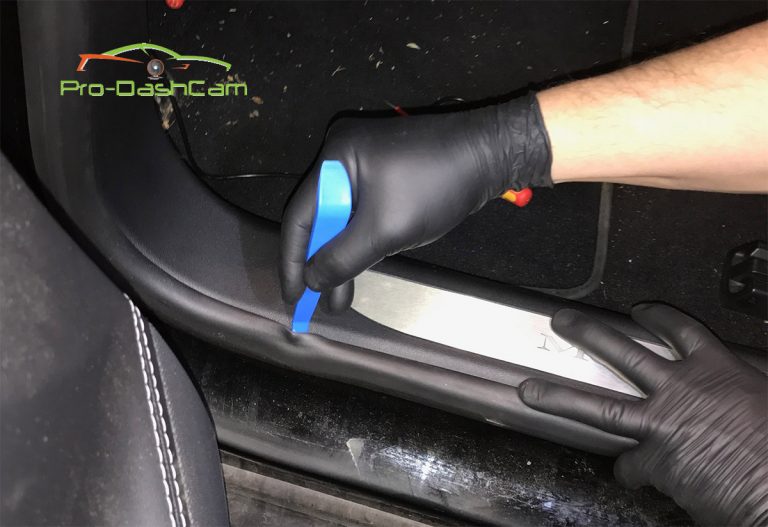

•  Begin met het achterste gedeelte van de instaplijst  aan de buitenkant. Maak voldoende ruimte  tussen het rubber strip en de instaplijst. Lift deze genoeg op om uw vingers onder het achterste deel van de instaplijst  te krijgen.  Gebruik eventueel een spatel om de lijst iets op te liften.

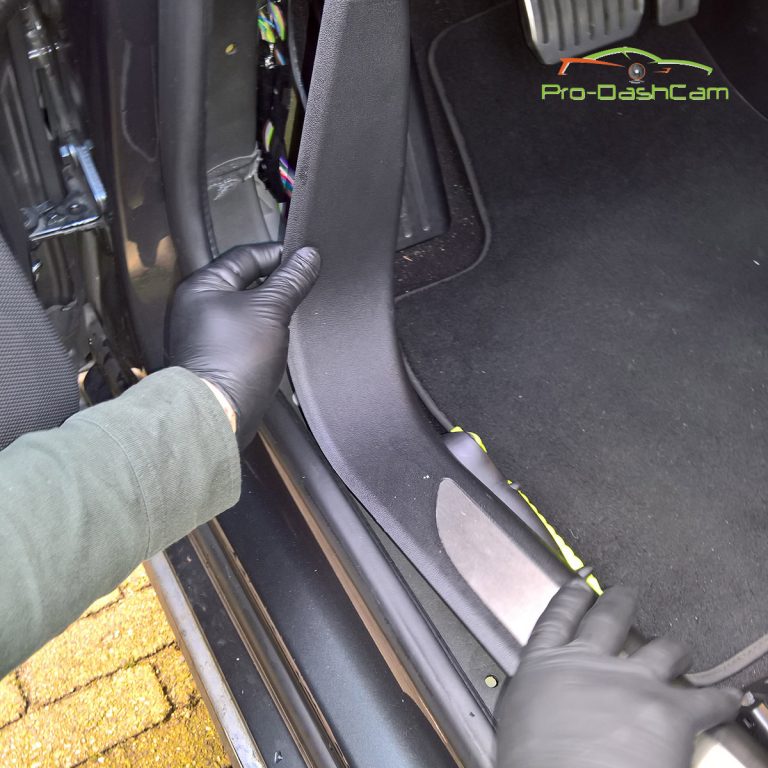

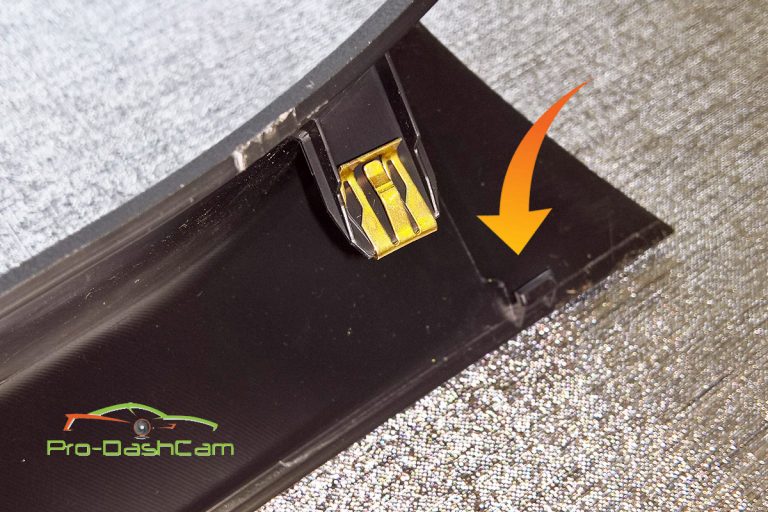

•  Trek hem voorzichtig omhoog  zodat de deurstijl los komt van het kunststof gedeelte dat in de auto blijft zitten. De metalen clip hoort aan de instaplijst te blijven zitten, maar soms blijft hij in het gedeelte zitten  dat in de auto blijft. Is dat het geval, dan moet hij met een schroevendraaier er uit gehaald worden, en weer terug bevestigd worden aan de instaplijst zoals op onderstaande foto.

• Aan de binnenzijde van de achterkant van de instaplijst zit een plastic haakje die onder het plastic gedeelte zit dat in de auto achterblijft, haak deze los en zorg dat hij niet afbreekt.

• Als deze los zijn, kunt u de drempel optillen. Er zitten 2 plastic clips aan de imnstaplijst (een witte en een blauwe). Deze moeten loskomen (en hopelijk niet afbreken).
• Als de 2 clips los zijn, moet de lijst recht naar achteren getrokken worden, aan de voorzijde zit hij nog met een blauwe clip vast.

2. verwijderen van de originele aluminium lijst uit de instaplijst.

• Het is handig om dit te doen op een werkbank of grote tafel..
• Aan de onderzijde zit een aantal witte clips die de aluminium lijst vasthouden. De tips zitten vast met een dubbelzijdige zwarte tape.

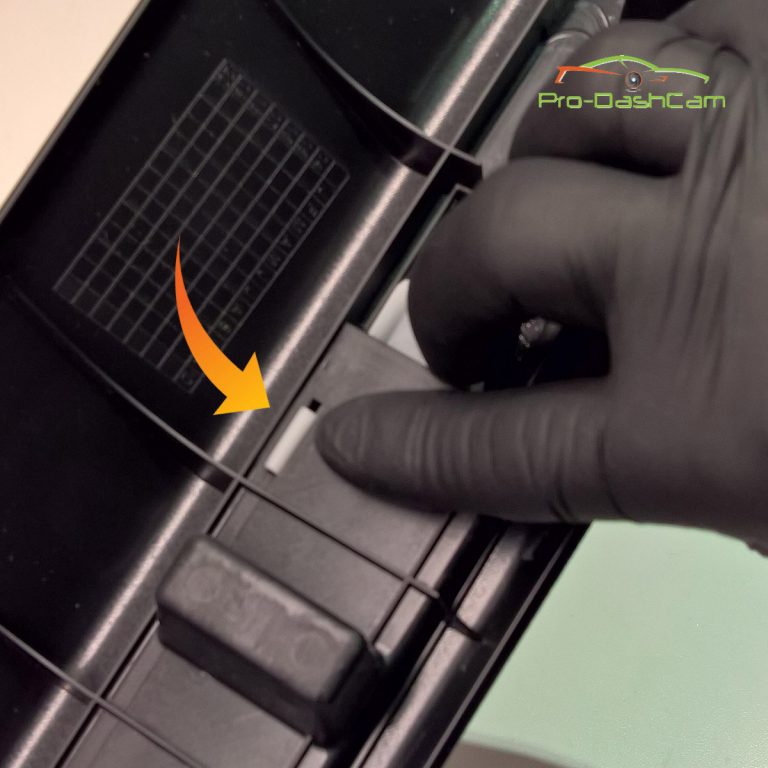

•  Druk de plastic clips omhoog. Hierdoor komt het midden van de aluminium strip omhoog.
• Als je de aluminium strip weg wilt gooien trek hem los en gebruik een mes om de tape door te snijden.
• Echter, als je het aluminium gedeelte intact wil houden, moet u voorzichtig te werk gaan, want het aluminium kan makkelijk verbuigen.

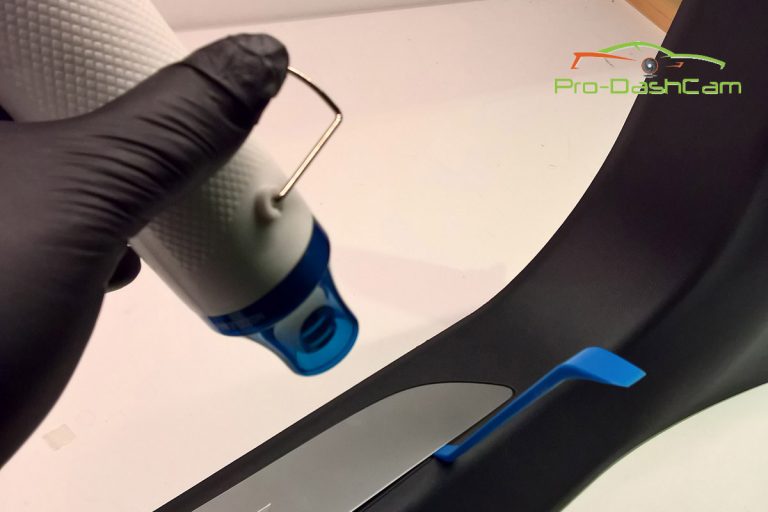

• Het gebruik van een fohn zal de tape meer flexibel maken, waardoor hij iets makkelijker los komt. LET OP: Maak het plastic niet te heet, het kan smelten!

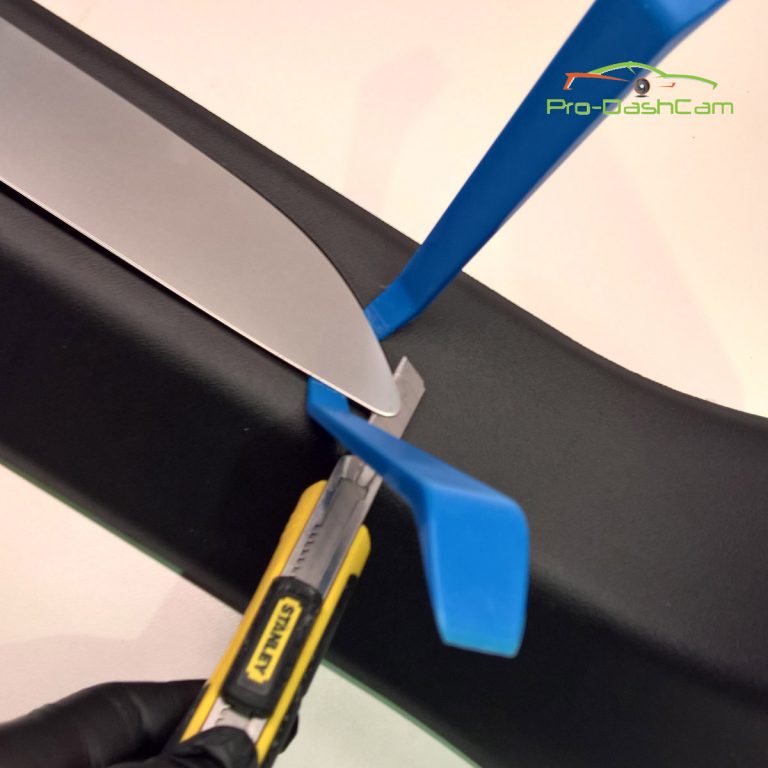

• Begin door een kunststof spatel tussen de instaplijst en het aluminium te werken. Niet te ver, want dan buigt het aluminium, maar genoeg om er een dun scherp mes tussen te krijgen. Snij voorzichtig de tape door, maar wees erg voorzichtig om het plastic van de instaplijst niet te krassen of te snijden.
• Snij zo het hele tape door zonder het aluminium te buigen en het plastic te beschadigen.
• Doe hetzelfde met de andere punt.

8

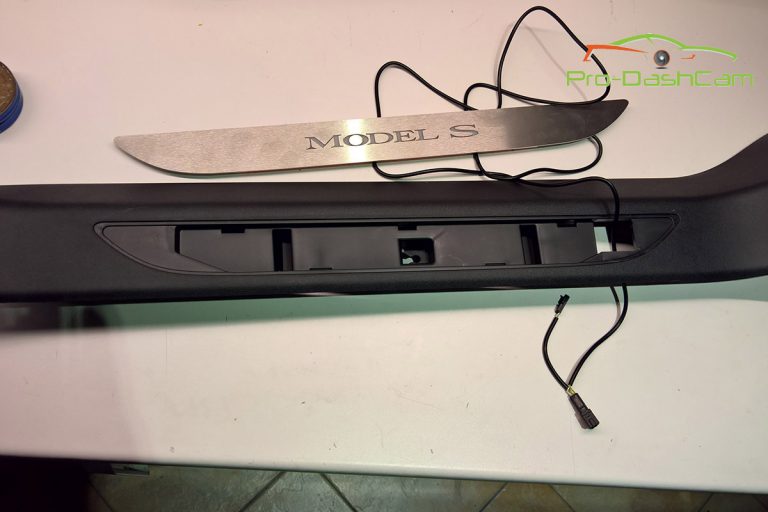

• Als de strip er uit is kunt u de lijmresten verwijderen, door deze met uw duim weg te duwen, zodat het er af rolt.



3. Installatie van de  Tesland.com verlichte instaplijst.

• Zorg dat u de Tesland.com verlichte instaplijst voor de juiste zijde gebruikt. (de draad moet aan de voorkant zitten)

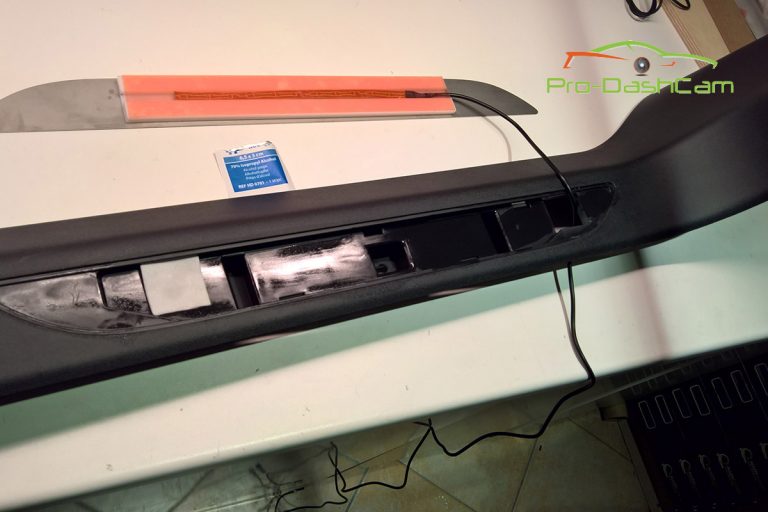

• Voor de draad van boven naar onder door het gat aan de voorzijde in de instaplijst.

• Pas of de Tesland.com verlichte instaplijst goed in de lijst past.
• maak de binnenzijde van de plastic instaplijst schoon met het meegeleverde alcohol doekje. Laat deze opdrogen voor dat u de Tesland.com verlichte instaplijst er in plakt.

• Verwijder de beschermstrip van de achterzijde van de Tesland.com verlichte instaplijst, zowel van de uiteinden, als onder het verlichte gedeelte.
• Pas op dat de draad niet onder de plakstrips komen. De lijst zal dan niet goed passen.

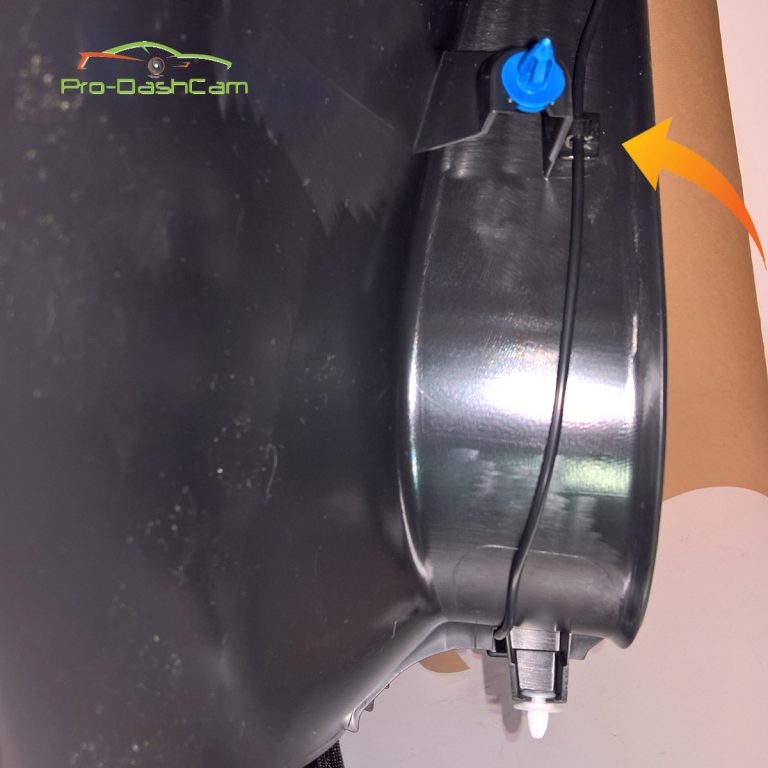

• Plak een kabelhoudertje naast de voorste blauwe clip en geleid daar de draad in.

4. Terugplaatsen van de instaplijst.

• De deurstijl kan nu teruggeplaatst worden, te beginnen met de voorzijde.
• Zorg dat de plastic flap helemaal aan de voorzijde juist op zijn plek gaat.

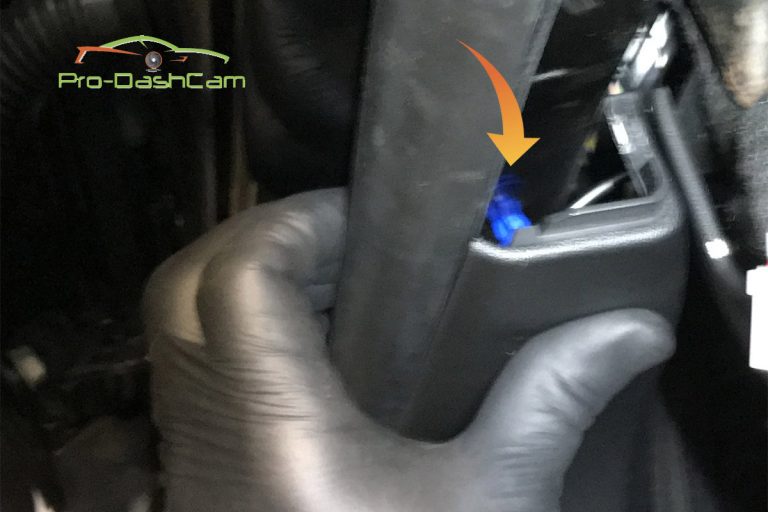

• Kijk tussen de deurstijl en de metalen deurstijl en zorg dat de blauwe plastic clip precies voor het gaatje waar deze in moet voordat u doorgaat.

• Duw de plastic clip in positie.
• Duw de instaplijst langzaam naar beneden en controleer of de witte en blauwe clip in de juiste gaatjes vallen. Kijk ook of de achterste metalen clip ook op de juiste positie komt.
• Als dat allemaal goed is kunt u de instaplijst op zijn plaats duwen..
• Zorg nu dat de rubber strip weer netjes over de instaplijst komt te liggen.

5. Loshalen van de lampjes onder het dashboard.

• Zet de stoelen in de meest achterste positie.
• het handigste is het om ruggelings onder het dashboard te gaan liggen en gebruik een zaklamp..
• De lampjes zitten stevig vast in het dashboard met 2 plastic clips aan beide korte kanten. Het handigste is het om 2 medium schroevendraaiers te gebruiken. Lift de korte zijde genoeg op, zodat u met de andere schroevendraaier een clip in kan duwen, gebruik dan de eerste schroevendraaier voor de andere clip. Werk zo beetje bij beetje het lampje los.

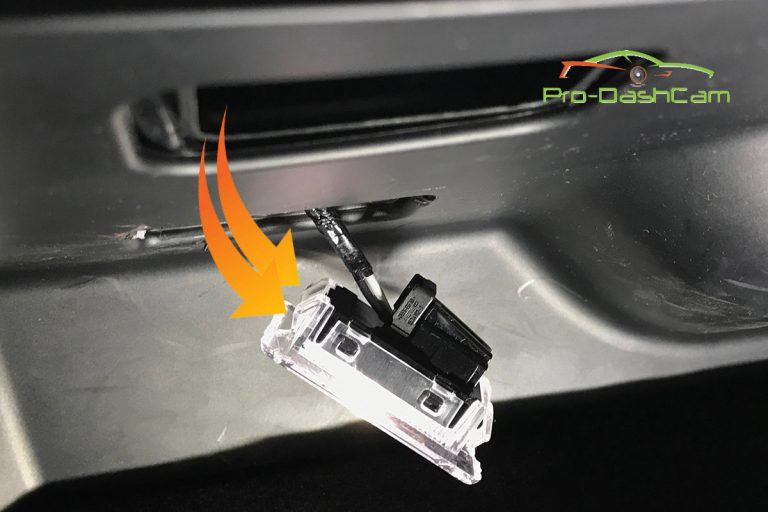

• Om het stekkertje uit het lampje te halen, moet het clipje op het stekkertje ingedrukt worden, terwijl u het stekkertje er uit trekt.

6. Aansluiten van de draad van de Tesland.com verlichte instaplijst aan de dashboard lampjes.

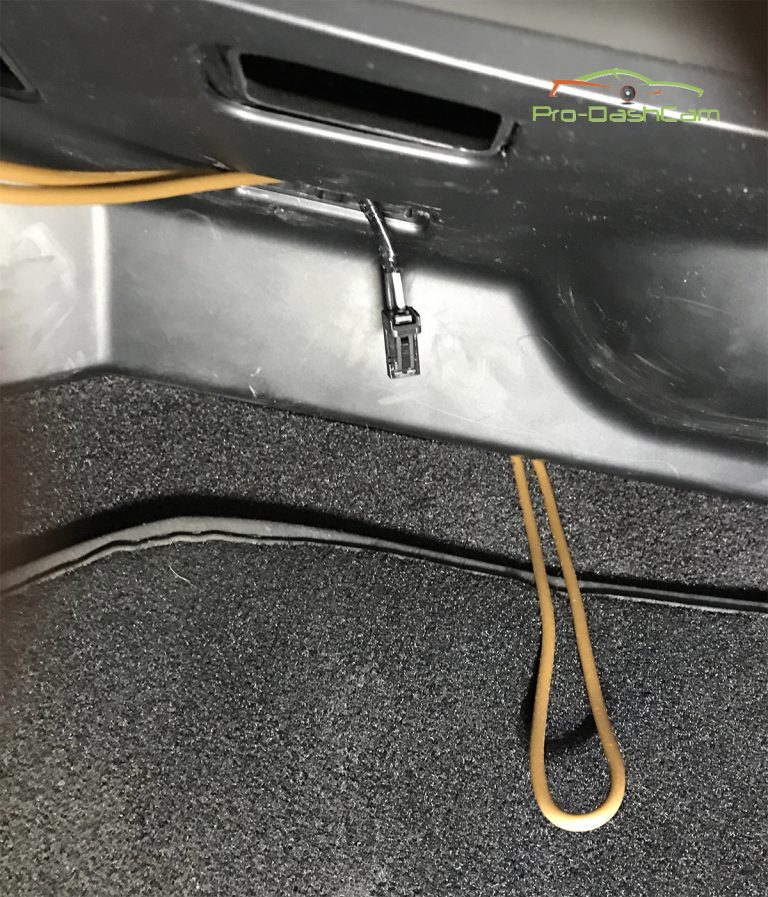

• Gebruik een stuk installatiedraad of een metalen kleerhanger. Vouw deze dubbel en duw deze door de opening waar het lampje gezeten heeft omhoog en naar voren. Ga met uw hand tussen de vloerbedekking en het plastic schot en trek de draad daar naar beneden.

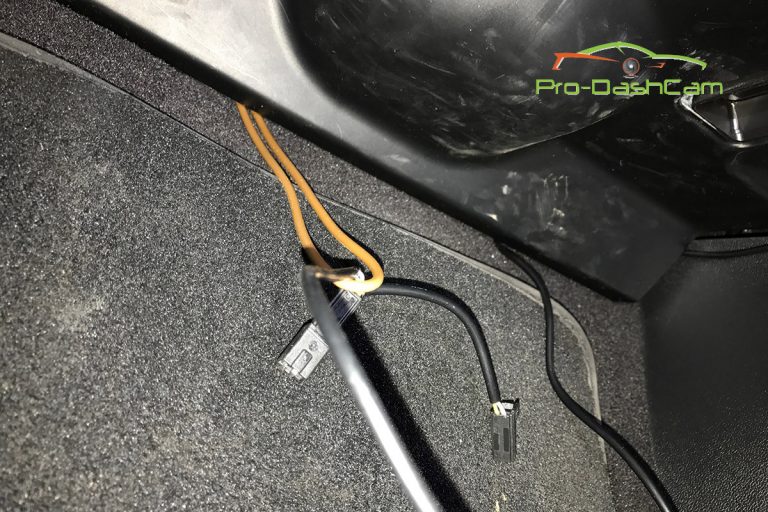

• Duw de beide stekkertjes door de lus in het draad.

• Trek de draad met de de 2 stekkertjes terug en begeleid met uw andere hand de stekkertjes zodat deze er bij het lampje uitkomen. Doe dit voorzichtig en lukt het niet, probeer het opnieuw.
• LET OP: gebruik geen kracht want u kunt de stekkertjes op deze manier beschadigen..
• WAARSCHUWING: Aan de bestuurderszijde; zorg er voor dat de aansluitkabel helemaal vrij is van de stuurkolom en pedalen!!
• Aan de bestuurderszijde is het handig om 1 x een torxschroefje los te halen links onder het dashboard. Hierdoor kan de plaat onder het stuur iets naar beneden en kan de draad vanuit het voetenlampje gezien richting de achterzijde van het voertuig geleid worden.

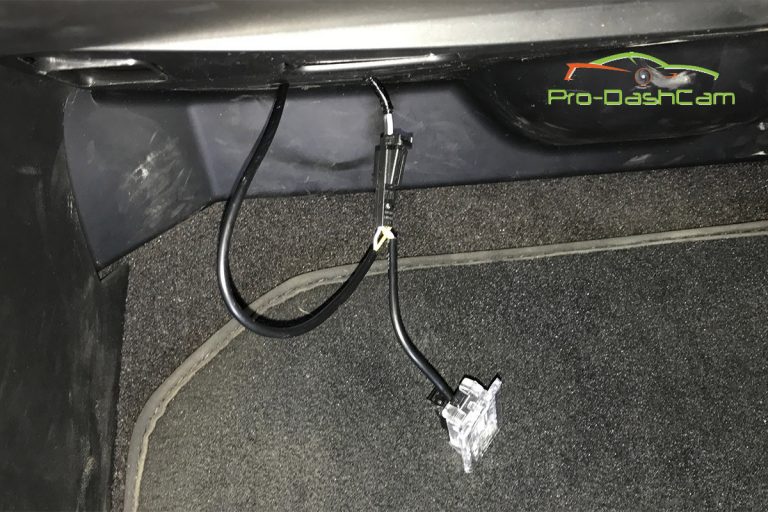

• Sluit de 2 stekkertjes aan. Eentje komt op het kabeltje die eerst in het lampje zat, en de andere gaat in het lampje. Deze stekkertjes kunt u maar op een manier plaatsen.

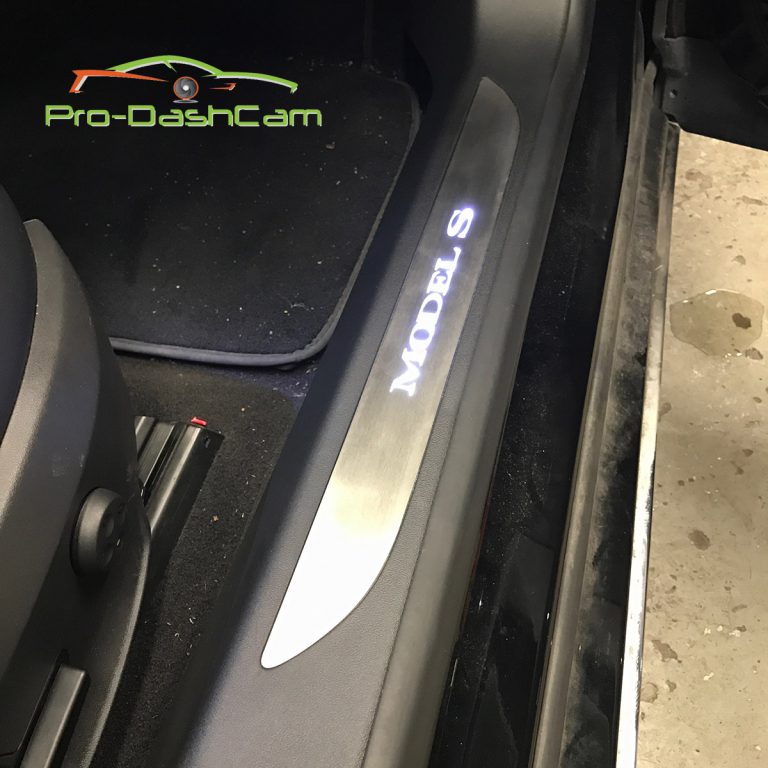

• Sluit nu de deur en doe deze weer open en kijk of uw Tesland.com verlichte instaplijst werkt.
• U kunt nu het lampje onder het dashboard terug plaatsen en de eventueel nog zichtbare aansluitdraad wegstoppen tussen de vloerbedekking en de plastic dashboard delen.
• Doe nu de andere zijde op dezelfde manier.
